Statické zabezpečení pomníku

Statické zabezpečení pomníku

V průběhu provádění bouracích a výkopových prací pro novou základovou konstrukci nové hřbitovní zdi vyplynul požadavek na statické zajištění stávajícího pomníku umístěného v severní části odbourané hřbitovní zdi tak, aby nedošlo k jeho poškození.
Bylo rozhodnuto, že se práce v části za tímto pomníkem provedou po jednotlivých úsecích o délce cca 1m a případné další úpravy se budou řešit průběžně.

Konstrukční a stavebně technické řešení stávajícího stavu

Stávající pomník je proveden z několika mramorových segmentů. Tyto segmenty byly ukotveny pomocí železné výztuže do cihelného zdiva, které tvořilo oplocení hřbitova. Dále byla stabilita zajištěna ze zadní strany pomníku podélně uloženým nespecifikovaným ocelovým profilem, který je již korozí rozpadlý, staticky rovněž spolupůsobila betonová zákrytová betonová desku, která byla opřena jak o pomník, tak o hřbitovní zeď. Základová konstrukce pod samotným pomníkem je provedena kombinací cihelného zdiva a betonu. Takto byla zajištěna stabilita pomníku. Hřbitovní zeď byla provedena a vyzděna na základu tvořeného poskládaným kamenem bez zřejmé přítomnosti spojovací malty.

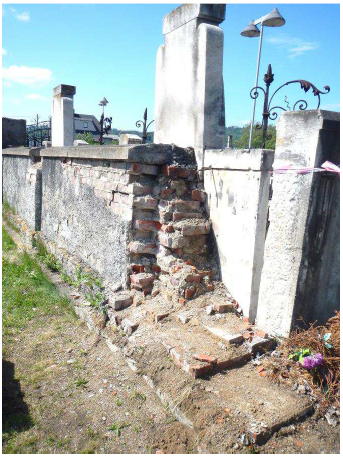

obr. 1 Odkrytí zadní strany pomníku

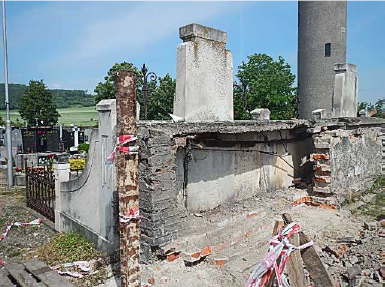

obr. 2 Zadní strana po odbourání stávající zdi

obr. 3 Detail po odbourání hřbitovní zdi

Konstrukční a stavebně technické řešení nového stavu

Budou maximálně využity stávající konstrukce, které jsou v dobrém technickém stavu. Pro zajistění stability bude využita stávající základová konstrukce samotného pomníku (beton+cihla), na kterou se provede nové cihelné ztužující zdivo, které bude stavebně
odděleno od nové hřbitovní zdi a samotného pomníku vloženou geotextilií. Do ztužujícího zdiva budou vetknuty stávající ocelové prvky zajišťující soudržnost a stabilitu pomníku a nové ocelové prvky zakotvené do základové konstrukce. Po dokončení prací na zajištění stability pomníku budou pokračovat stavební práce v souladu s navrženou projektovou dokumentací.

Zpracoval: Ing. Pavel Burda
